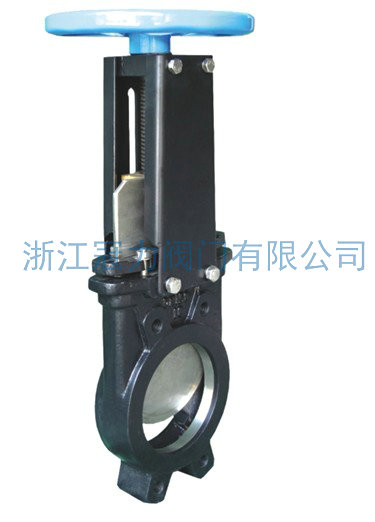

暗桿刀閘閥是一種閥桿螺母設計在閥體內部、閥桿隱藏在閥體內部的管道控制閥門。其通過旋轉閥桿實現閘板升降來切斷或接通管路介質，適用于含固體顆粒、纖維、漿料等介質的輸送場景。
1.核心結構特征
暗桿刀閘閥的閥桿螺母位于閥體內，與介質直接接觸，開閉閘板時閥桿只在原地做旋轉*運動，不產生上下移動，閥桿全程隱藏在閥體或閥蓋內。
優點：結構緊湊、閥桿受保護性好、耐腐蝕性能好、安裝空間小，閥門高度總保持不變。
缺點：無法直接觀察閥桿位置判斷開閉狀態，需裝設開度指示器；閥桿螺紋易受介質腐蝕且難于潤滑，維護檢查相對復雜。
2.工作原理
當旋轉手輪時，閥桿隨之轉動，其底端梯形螺紋與閥桿螺母嚙合產生軸向分力，閥體內部導槽限制閘板僅能沿垂直方向移動，將旋轉*運動轉化為閘板的直線升降。
全開狀態下閘板提升高度與閥門通徑呈1:1比例。
閘板運動方向與流體方向相垂直，通常用于全開和全關，不作調節和節流之用。
3.密封設計
閘板有兩個密封面，常用模式是兩個密封面形成楔形，楔形角通常為5°。
剛性閘板：閘板做成一個整體。
彈性閘板：能產生微量變形，改*善工藝性，彌補密封面角度加工偏差。
密封形式分為金屬對金屬硬密封和金屬對橡膠/PTFE等軟密封，硬密封為IV級密封，軟密封為VI級密封。
以上是暗桿刀閘閥的結構特點與工作原理介紹，希望對大家有幫助。
